ENCON ENERGY SAVING FAN (ใบพัดประหยัดพลังงาน)

การออกแบบ
ออกแบบใบพัดลดแรงต้านอากาศ ประหยัดพลังงาน ทดแทนใบพัดเดิม
การสำรวจ
ตรวจเช็คประสิทธิภาพเครื่องจักร เสนอการคืนทุน

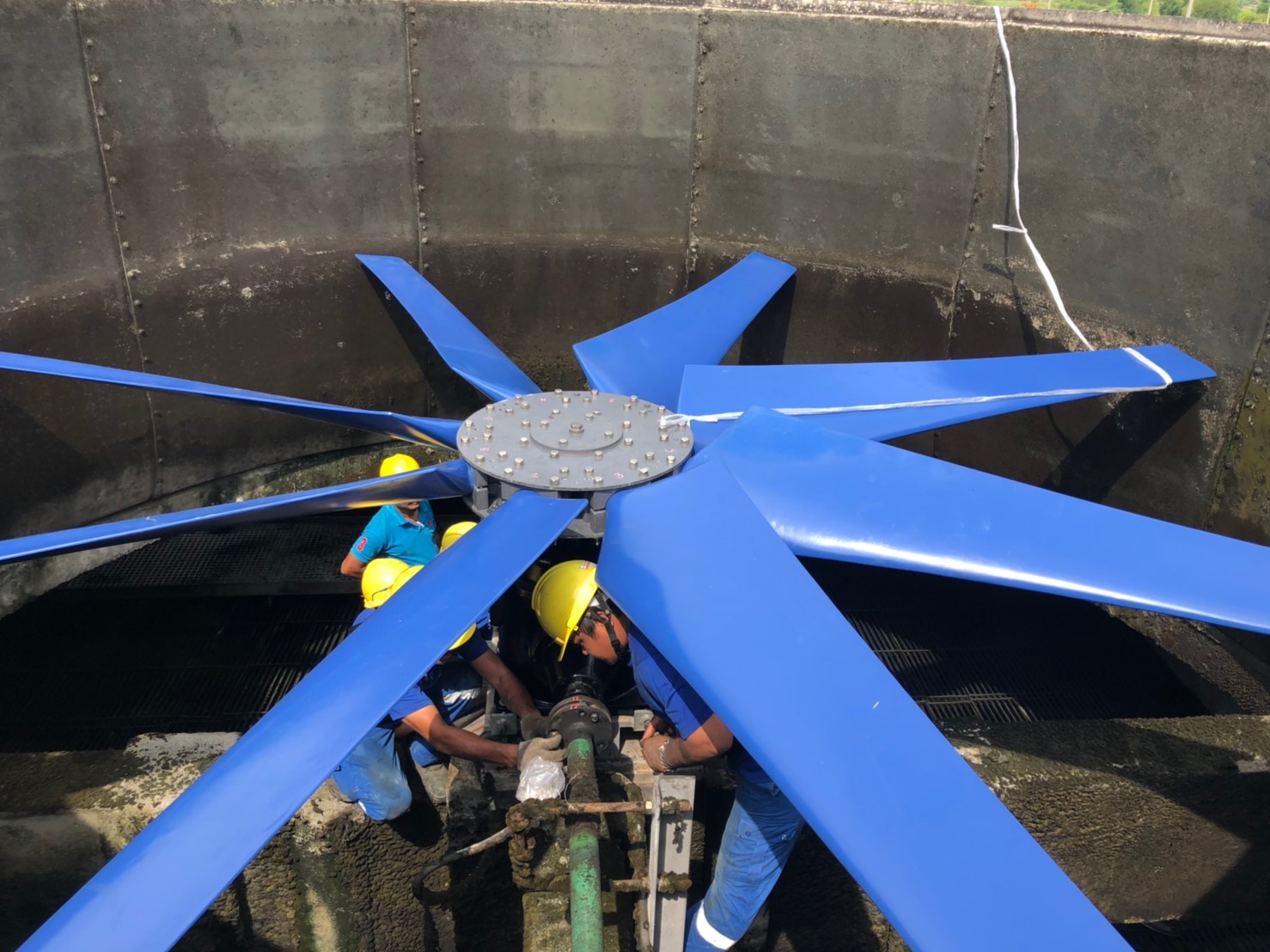

การติดตั้ง
ชุดใบพัดติดตั้งโดยทีมผู้เชี่ยวชาญ มีประสบการณ์ติดตั้งมากกว่า 10 ปี
การรับประกัน
รับประกันประหยัดพลังงานสูงถึง 25% เข้าตรวจสอบตามระยะเวลา

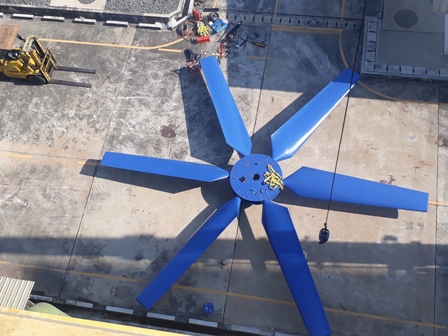

ENERGY SAVING FAN

ใบพัด Cooling tower

ใบพัดลม(Fan blade) ของระบบระบายความร้อนเช่น Cooling Tower หรือ Evaporative condenser เป็นส่วนประกอบสำคัญในการช่วยระบายความร้อนจากระบบ เป็นอุปกรณ์ที่กินพลังงานสูงปละผันตามขนาดของใบพัดขับด้วยมอเตอร์เหนี่ยวนำทั้งแบบ Direct drive, pulley drive, gear drive ในปัจจุบันใบพัดประหยัดพลังงานนิยมถูกนำมาใช้กับระบบดังกล่าวเพื่อลดค่าใช้จ่ายไฟฟ้าที่สูงขึ้น ซึ่งจะใช้หลักการหลักการทางพลศาสตร์(Aerodynamics)ในการออกแบบ

อากาศพลศาสตร์(Aerodynamics) คือปฏิกิริยาของอากาศที่มีต่อวัตถุเมื่อวัตถุเคลื่อนที่ผ่านอากาศ ซึ่งจะมีการพิจารณาถึงแรงกระทำหลัก 2 ส่วนในการออกแบบ แรงยก (Lift) : แรงที่เกิดขึ้นในทิศทางตั้งฉากกับการไหลของอากาศ โดยเกิดจากความแตกต่างของความดันอากาศด้านบน และล่างของวัตถุ เช่น ปีกเครื่องบิน(Airfoil)ออกแบบให้อากาศด้านบนมีความเร็วสูง ความดันจึงต่ำกว่าด้านล่าง ส่งผลให้เกิดแรงยก แรงต้าน (Drag) : แรงที่ขวางการเคลื่อนที่ของวัตถุผ่านอากาศส่งผลให้เกิดLoadบนใบพัดต้านการหมุนของมอเตอร์ และทำให้กินพลังงานไฟฟ้า โดยแรงต้านแบ่งเป็น แรงต้านจากแรงดัน(Pressure drage) และแรงต้านพื้นผิว(Friction drag)

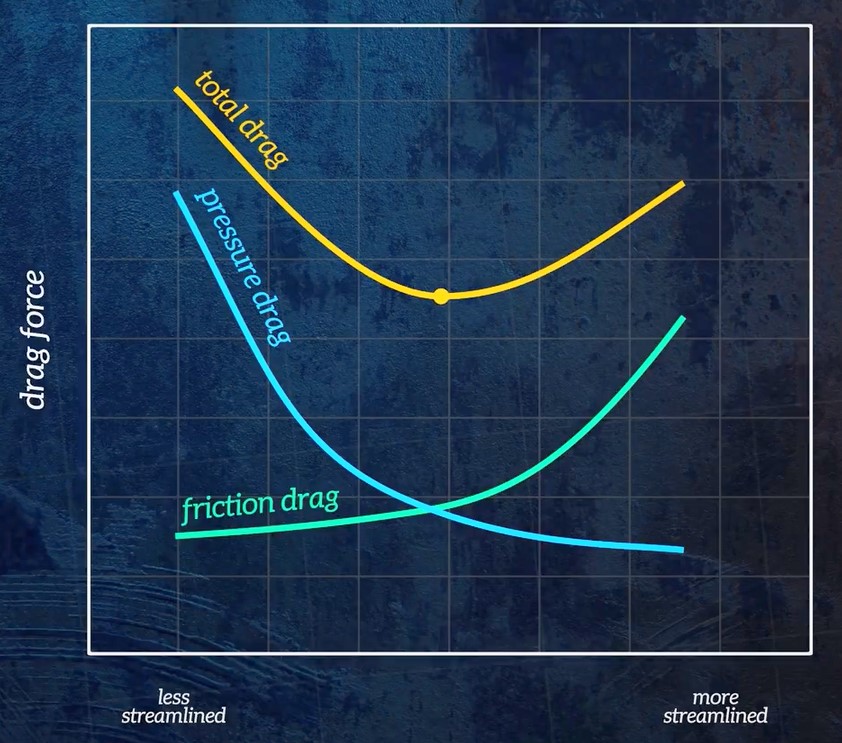

Drag force ที่เกิดขึ้นบนพื้นผิวของปีกเครื่องบิน

จากหลักการข้างต้น ใบพัดประหยัดพลังงานจึงใช้หลักการอากาศพลศาสตร์โดยใช้วิธี Computational fluid dynamics(CFD) จำลองการออกแบบและทดสอบจริง มีเป้าโดยการการลดแรงต้านอากาศ โดยคงประสิทธิภาพในการระบายความร้อนของเครื่องจักรให้คงเดิม

  • เพิ่มการไหลของอากาศ:
    ใบพัดจะถูกออกแบบให้มีลักษณะเฉพาะ รูปทรงปีกเครื่องบิน(Airfoil) การออกแบบเฉพาะจะส่งผลให้การไหลของอากาศสูงขึ้น ส่งผลโดยตรงต่อการถ่ายเทความร้อน สามารถเพิ่มประสิทธิภาพการระบายความร้อนของระบบได้
  • ลดแรงต้านทานอากาศ:

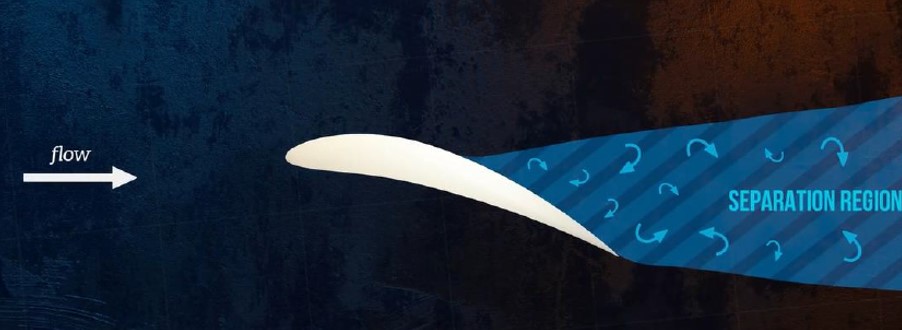

    แรงต้านทานเกิดจากการเคลื่อนที่ของใบพัดตัดผ่านอากาศ การลด Drag force โดยการออกแบบให้ใบพัดไม่เกิด turbulence flow และ separation region บริเวณด้านหลังปีกช่วยลดแรงต้านและลดการใช้พลังงาน
  • สร้างแรงดันสม่ำเสมอ (Pressure Distribution):
    ใบพัดออกแบบให้เกิดแรงดันสม่ำเสมอตลอดความยาวของใบพัด ส่งผลให้ได้อัตราการระบายความร้อนที่ดี ประสิทธิภาพสูงกว่าใบพัดแบบปกติทั่วไป

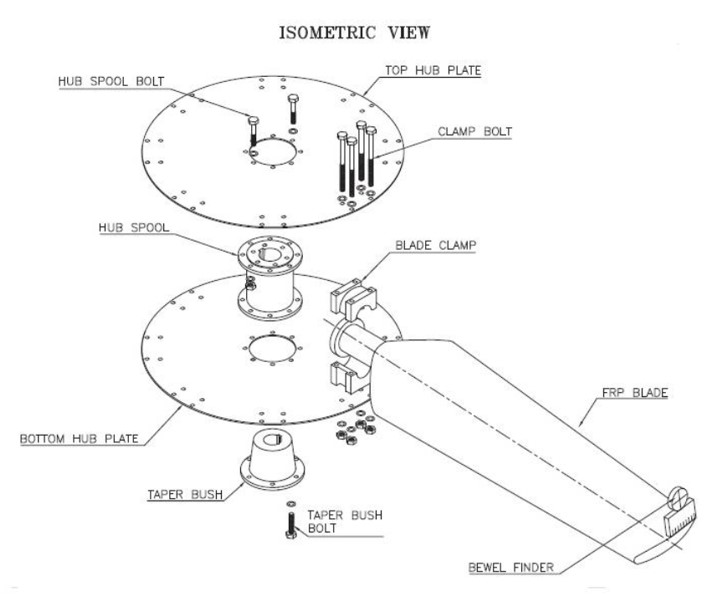

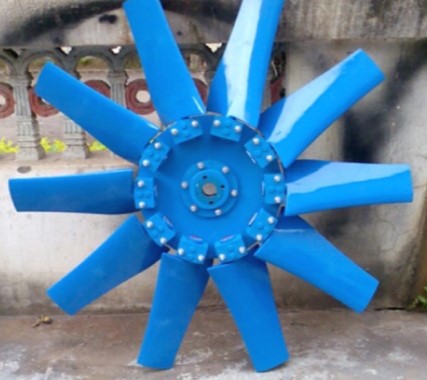

Fiberglass reinforced plastic fan (FRP) > ใบพัดผลิตจาก Composite material ระหว่างเส้นใย Fiberglass และ Expoxy resin เหมาะใช้กับสภาพแวดล้อมที่รุนแรง เช่น สารเคมี น้ำหนักเบา มีความแข็ง และอายุการใช้งานยาวนานกว่า Aluminum fan อายุการใช้งาน 8-10 ปี ออกแบบรูปทรงได้ซับซ้อนกว่าจาก เป็นใบพัดประสิทธิภาพสูง

Material FRP Aluminum
น้ำหนัก เบากว่า หนักกว่า
ประสิทธิภาพ Airflow สูงกว่าจาก Airfoil Design รองลงมา
ความทนทาน ทนการกัดกร่อน, ความชื้น เสี่ยงต่อการกัดกร่อน, เป็นสนิม
อายุการใช้งาน ยาวนานกว่า สั้นกว่า
การบำรุงรักษา น้อย ต้องตรวจเช็คสม่ำเสมอ

ENCON FAN

ลดการใช้พลังงาน
Saving Guarantee 25%
คงประสิทธิภาพการไหลของอากาศ

ผลิต ติดตั้ง การันตี

  • เข้าตรวจสอบการใช้งานใบพัดปัจจุบัน การกินพลังงาน และนำเสนอการประหยัดพลังงานพร้อมระยะเวลาคืนทุน (ฟรีไม่มีค่าใช้จ่าย)
  • งานติดตั้งและการรับประกันประสิทธิภาพให้ได้ตามเงื่อนไข

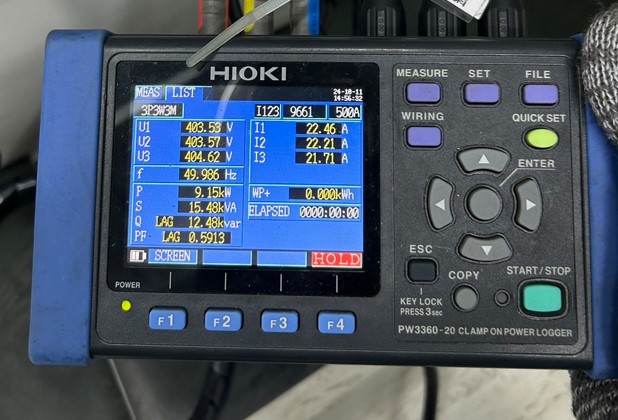

  • การนำเสนอผลการติดตั้ง การประหยัดพลังงาน ผลลัพธ์ก่อนและหลังการติดตั้ง
  • การรับประกันสินค้า และการันตีประสิทธิภาพ โดยมีการเข้าตรวจเช็คให้เป็นระยะเวลา 2 ปีหลังการติดตั้ง

WHY ENCON
ENCON FAN BLADE
ENERGY SAVING
Guarantee 25 - 30%
SPECIAL DESIGN
Fiber Hollow Design
Epoxy resin
paint coating
CUSTOMIZED

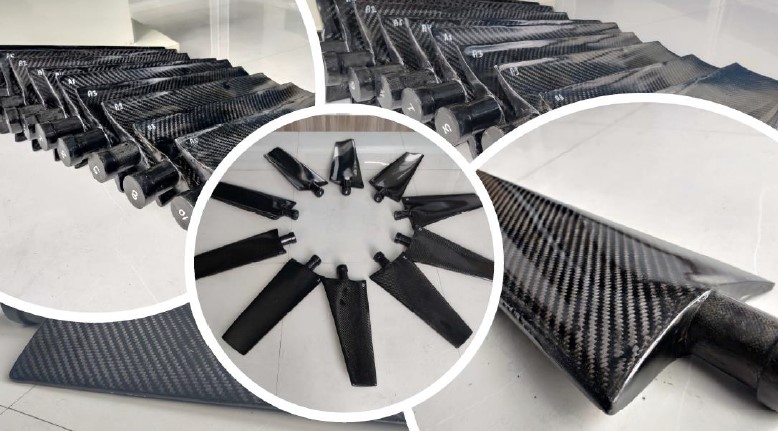

FAN(Fiberglass/Carbon fiber)
HUB(Cast iron to SS316)
Application
Cooling tower
Fan Dia. 1.7 – 12 m

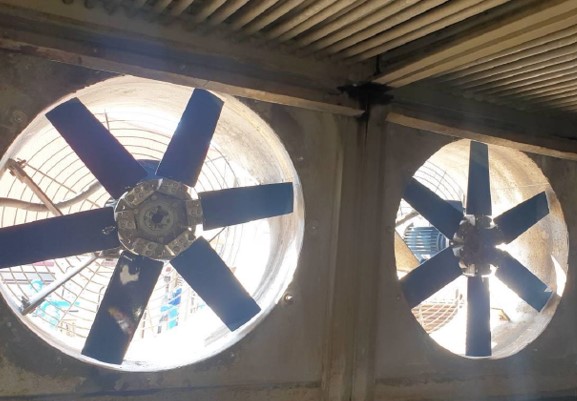

Evaporative condenser
Fan Dia. 0.8 – 12 m
Air washer
Fan Dia. 0.3 – 3 m

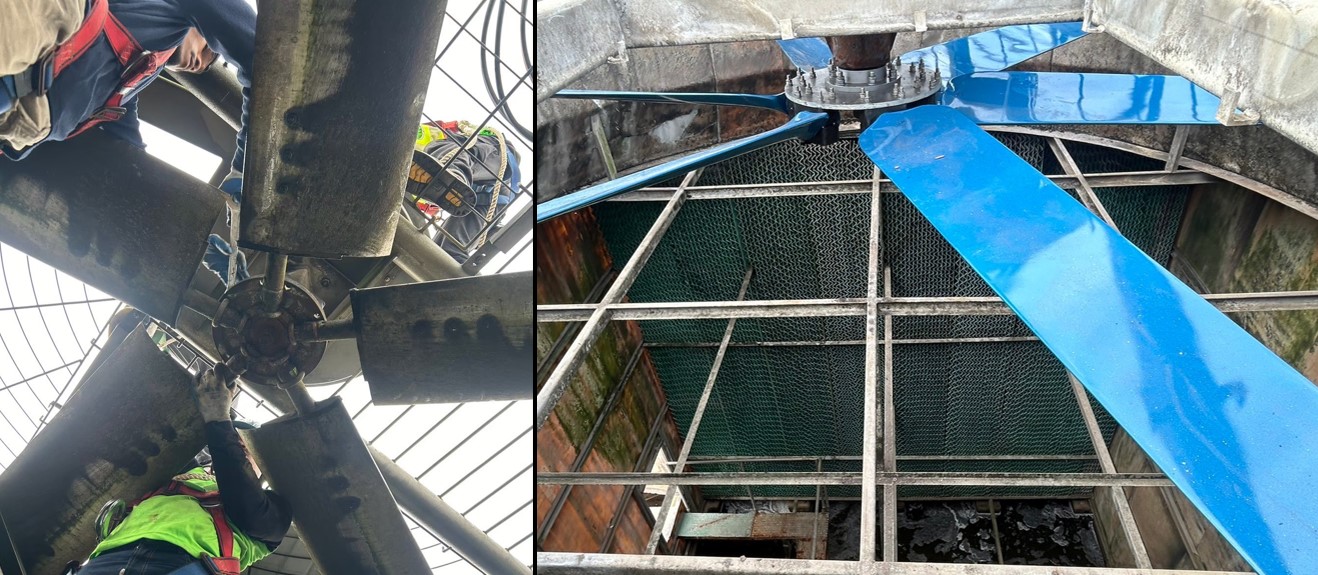

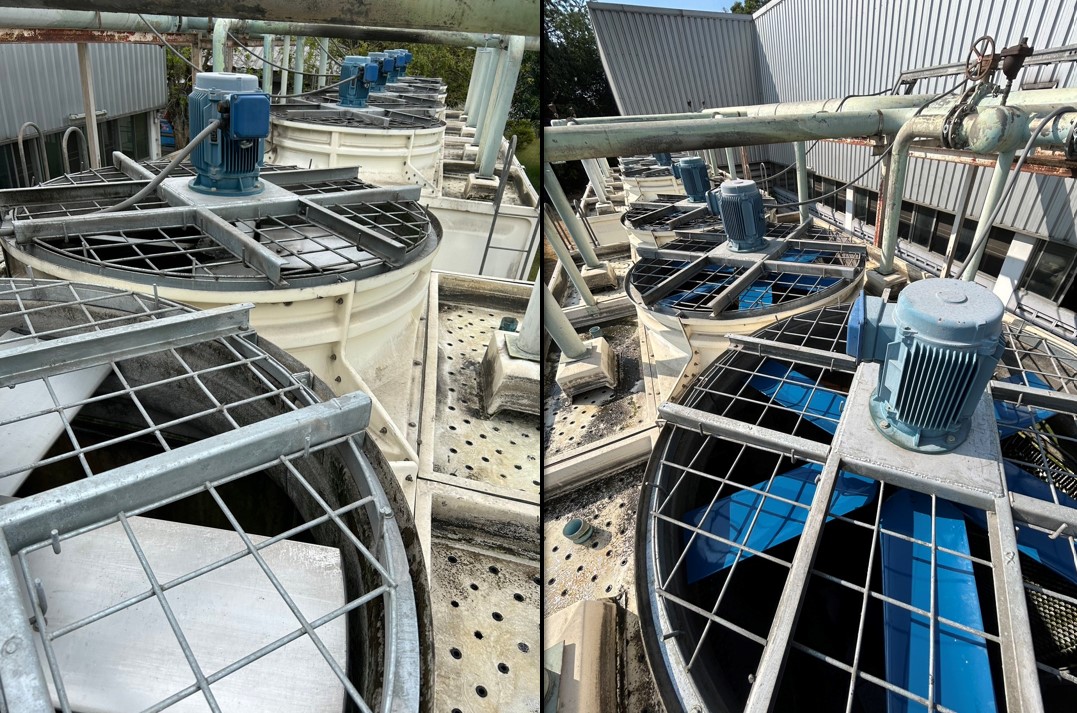

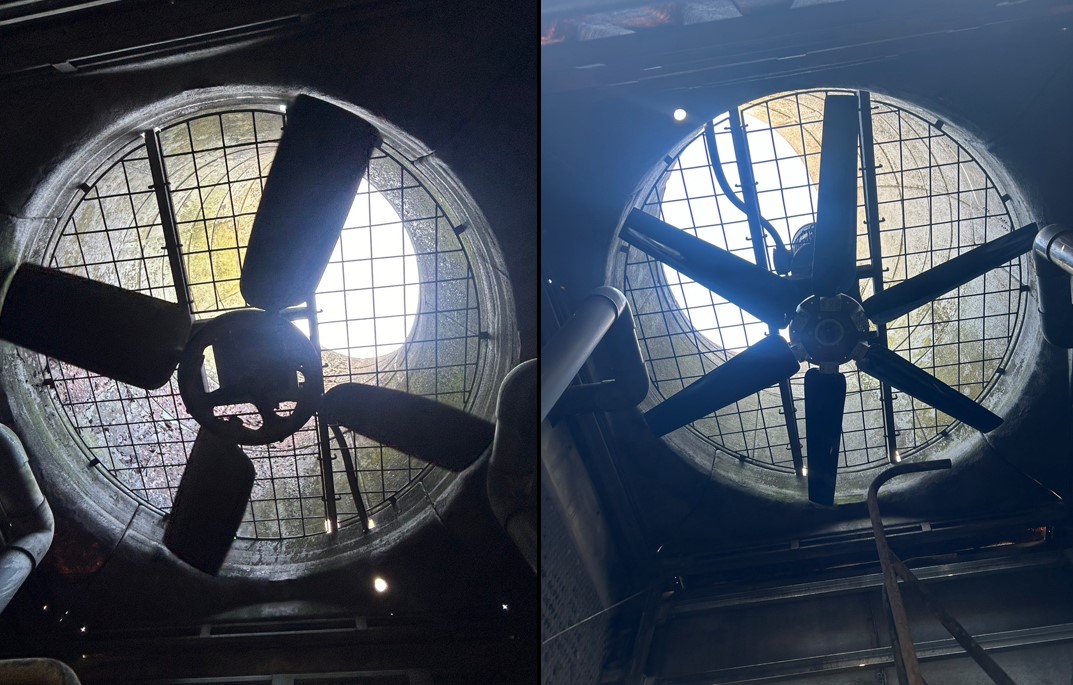

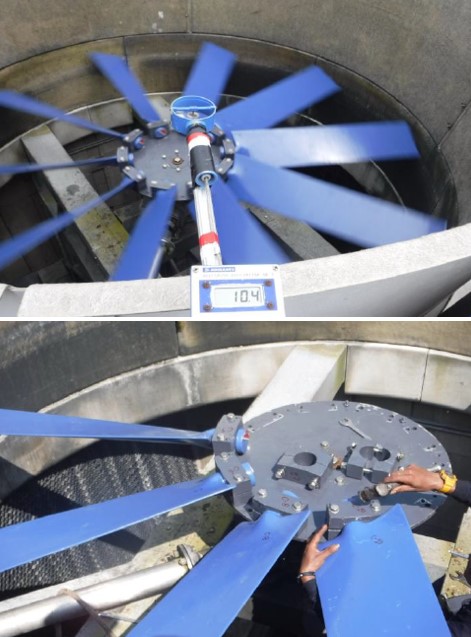

Project reference

Customer Industrial Fan dia/set Power saving(%) Cost saving/year
A. FMCG 4 35.70% 281,329 THB
P. Chemical 1 38.88% 1,940,000 THB
E. Power plant 1 34.12% 1,567,800 THB

ENCON Certified

ENCON GLOBAL CERTIFICATE

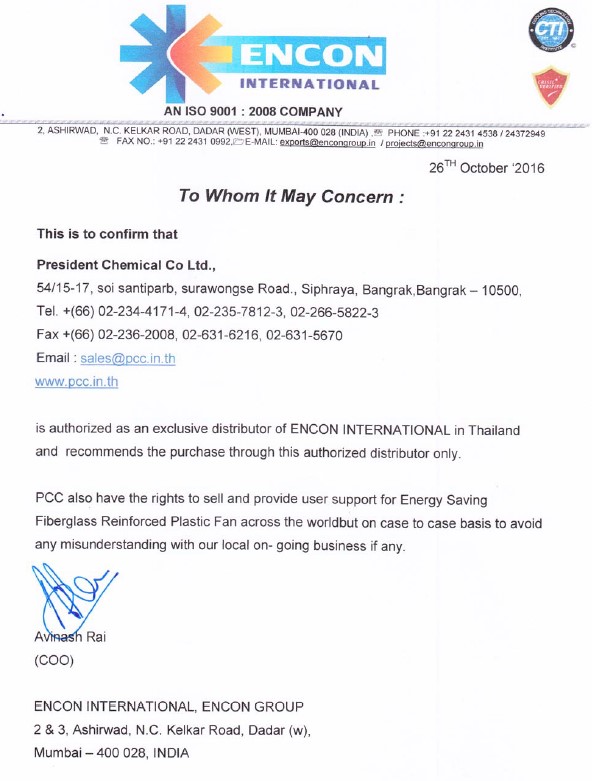

PCC Authorized Letter For ENCON Fan

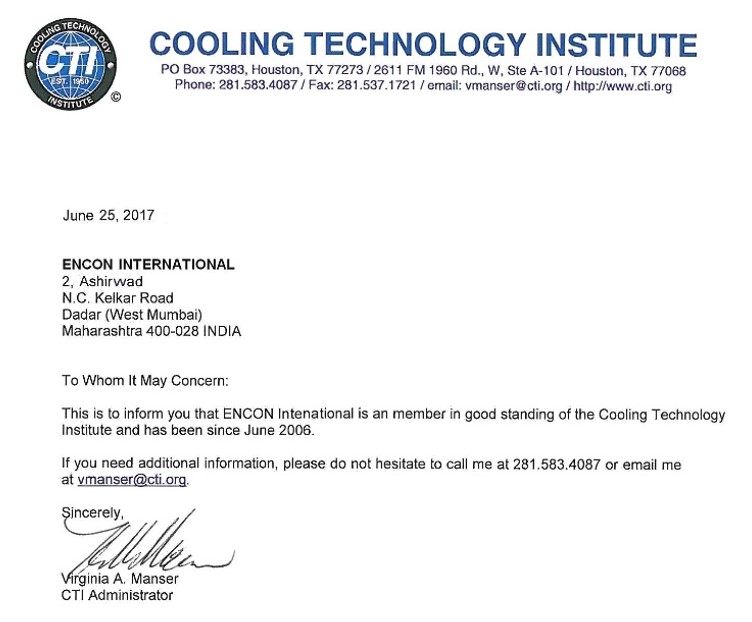

CTI Certification for ENCON International

RFQ and Questionnaires

ขอใบเสนอราคา สำรวจหน้างาน

1. กรอก Questionnaires และส่งทาง Email เพื่อทำการเสนอราคาทาง energysaving_support@pcc.in.th
Questionaires.pdf
2. ติดต่อแจ้งข้อมูลเบื้องต้นทาง Email หรือ Line@ เพื่อทำการสำรวจ energysaving_support@pcc.in.th หรือ Line@ : @gnp5704g
